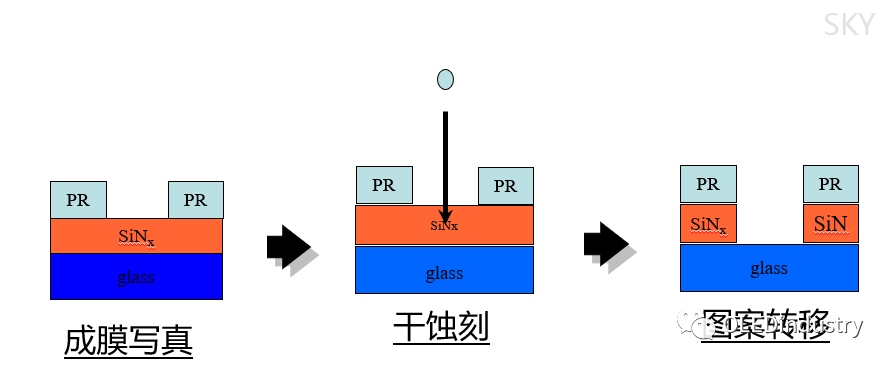

干蝕刻：利用不易被物理、化學作用破壞的物質光阻來阻擋不欲去除的部分，利用電漿的離子轟擊效應和化學反應去掉 想去除的部分，從而將所需要的 線路圖形留在玻璃基板上。干蝕刻等向性蝕刻與異向性蝕刻同時存在。

DET制程介紹

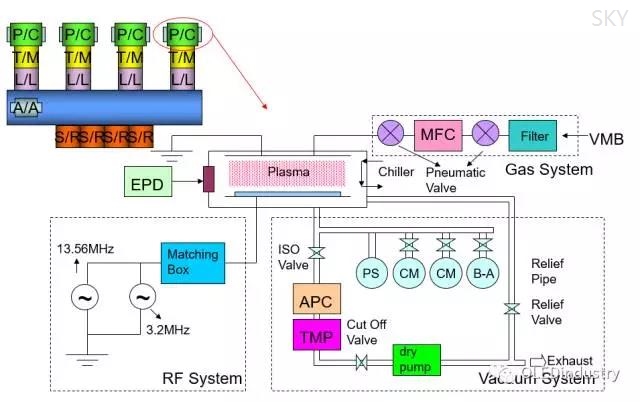

Dryetching（干蝕刻）

將特定氣體置于低壓狀態下施以電壓，將其激發成各種不同的帶電荷離子、原子團、分子以及電子（這種物質狀態稱為Plasma）并利用這些解離后帶能量的反應性的離子及原子團，對特定層膜加以化學性的蝕刻及離子轟擊，達到膜層去除的一種蝕刻方式。

Dry etching中起作用的主要是radical和ion。Radical是電中性，因為化學性質很活潑，所以和膜表面分子發生反應，可達到膜層去除的作用。反應生成物作為gas被排氣。

帶正電的ion被selfbias的負電位吸引幾乎垂直撞向基板，轟擊膜層表面的分子鍵合，促進radical的化學反應，并使表面產生的反應物脫落。

Etching是以radical為主，還是以ion為主。

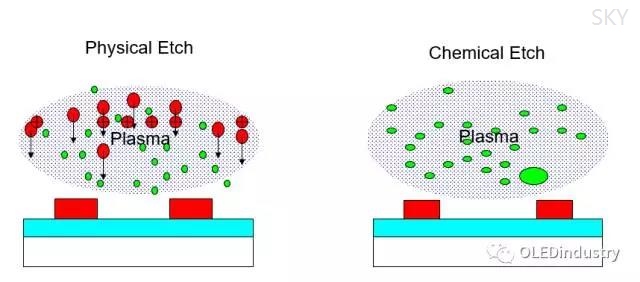

根據使用的不同，Dry etching分為2種：Physicaland Chemical etching

Plasma在干蝕刻中的應用

在高周波電場中電子被來回加速，加速后的電子轟擊氣體分子或原子，使分子或粒子解離出新的電子(α作用) 而產生Ion，或者使分子解離為高活性的自由基。高活性的自由基會和玻璃基板表面所鍍的薄膜物質進行反應。

因此Plasma被用在半導體，LCD行業中Etching的工藝中，多用在硅和硅的化合物（SiNx、SiOx 等）的蝕刻工藝，隨著設備的改進，也可用于金屬鋁的蝕刻。

Plasma蝕刻設備昂貴，但生產過程中耗費的Material非常少， Plasma蝕刻的優點在于：蝕刻的精確度很好,速度快，蝕刻均一性好，化學品消耗低（較酸液蝕刻）。

干蝕刻：

電漿的組成：電子、離子、原子團、各種中性原子和分子。

電子的作用：維持電漿的存在；

離子的作用：進行物理性蝕刻；

原子團的作用:進行化學性蝕刻。

物理性蝕刻：利用輝光放電產生的正離子轟擊膜層，造成非等向性蝕刻。

化學性時刻：利用Plasma中的反應性粒子與膜層發生化學反應，造成等向性蝕刻。

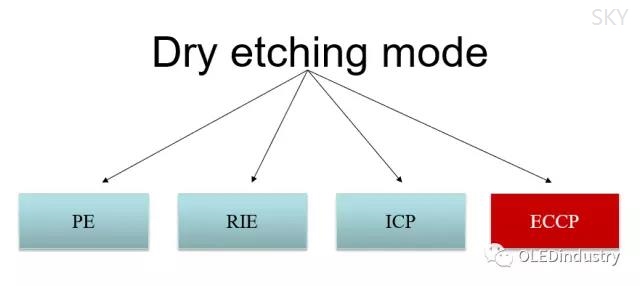

Dry  ETCH mode

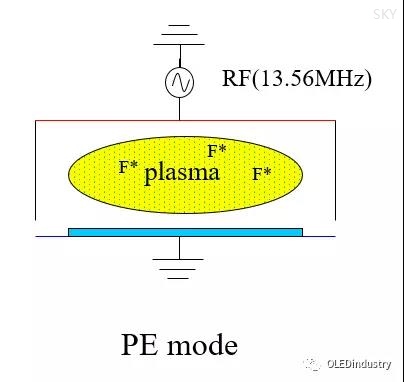

PE mode

PE=Plasma etch (電漿蝕刻)uChemical (radical F＊)

RF generator接在上電極,基板位于下電極上。在蝕刻中利用中性基(radical) 與基板的的化學反應進行etching，是等向性蝕刻(isotropic) ,低ion bombardment效應

lower etch rate

Lower uniformity

對panel造成的damage很少

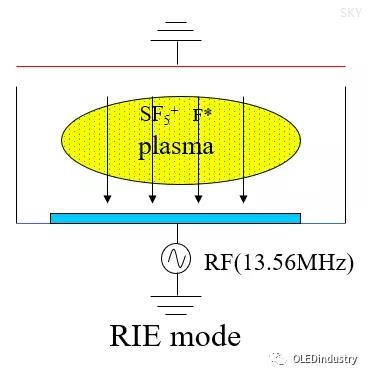

RIEmode　

RIE=Reactive ionetch（激發態離子蝕刻）

Reactive ion etching

Chemical +physical (ion)

RF接到放置基板的下電極，(因電子質量<<ion質量，在接近RF端會產生一自我感應負偏壓)使帶正電的粒子受到負偏壓的吸引而加速，幾乎垂直對基板進行粒子轟擊(ion-bombardment)，促進 radical的化學反應。

低壓實行process

非等向性蝕

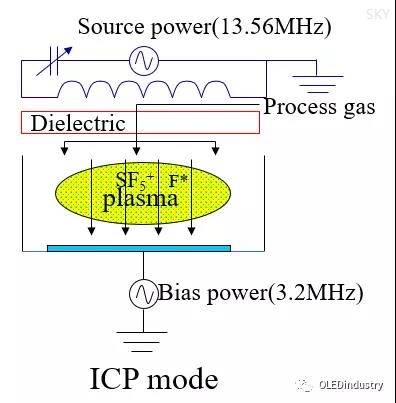

ICPmode

ICP=InductivelyCoupled Plasma（電感耦合等離子體蝕刻）

Chemical +physical (ion)

上部是coil狀的誘導電極，下部是bias電源。在線圈狀電極的磁場作用下，plasma中的電子和ion會做水平方向的螺旋運動，因此只有少量的電子被電極吸收，電離率比其他的type高2倍，下部的bias電機吸引ion轟擊基板，進行etching，能達到高密度plasma及高etch rate。

非等向性蝕刻

一般會產生particle。

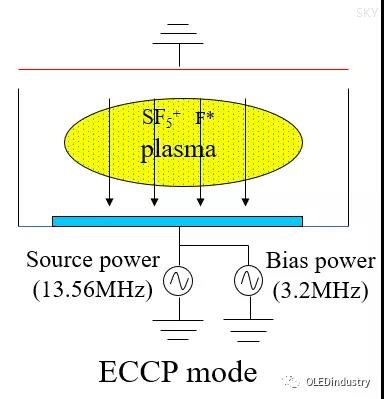

ECCP mode　

ECCP=EnhancedCapacitance Coupled Plasma（增強型電容耦合等離子體蝕刻）

Chemical +physical (ion)

在下極板接有兩個power.其中source power主要用來解離gas以產生plasma; bias power主要用來調節plasma的狀態 ，以加強離子的轟擊效應，所以Plasma的密度雖不是很高，但依然能達到較高的蝕刻速率。

非等向性蝕刻

高etch rate

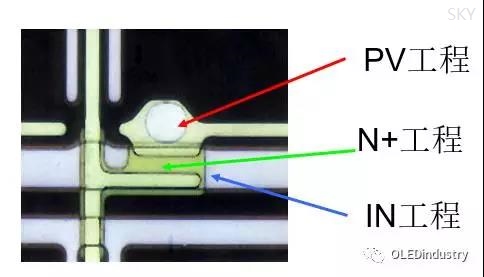

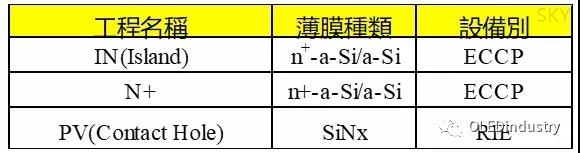

干蝕刻于制程上的應用

EPD(End Point Detector)

目的：利用etching從開始到結束特定波長光強度的變化，檢測出最佳蝕刻終點， EPD測量的光的強度的變化有兩種。

EPD的測量途徑有兩種：測量生成物（下降型）和測量反應物（上升型）。

DryEtching制程評價

基礎評價

1、 蝕刻速率 (Etching Rate )

2、 蝕刻均一性 (Uniform):表示1枚panel內若干點之間E/R 的偏差： Uni.=(Max-Min)/(Max + Min)

3、 選擇性 (Selectivity): 被etching的膜和下層膜的E/R的比例  S=E.R.(a-Si)/E.R.(SiNx)

形狀評價

1、斷面形狀(Taper )

2、CD Loss(Critical Dimension Loss): etching前的resist線寬減去etching后膜的線寬的差值

DryEtching形狀評價

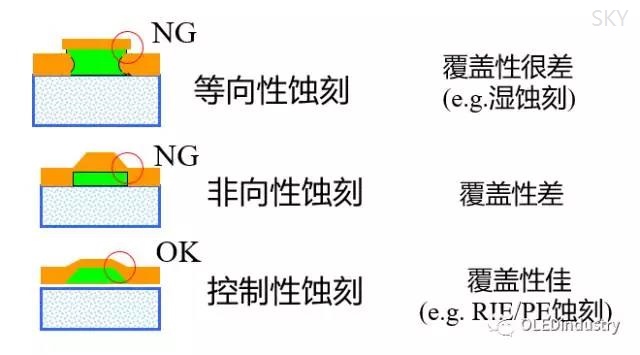

斷面形狀(Taper)

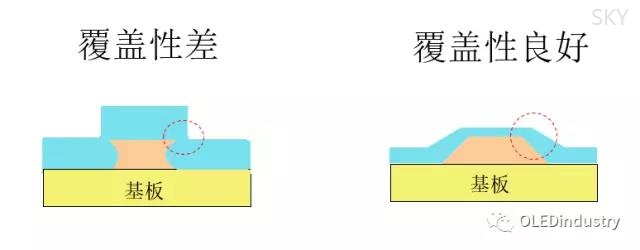

Taper系指蝕刻后的斷面傾斜度，是蝕刻制程中相當重要的要求，與后續沉積之薄膜覆蓋性有相當密切的關系。

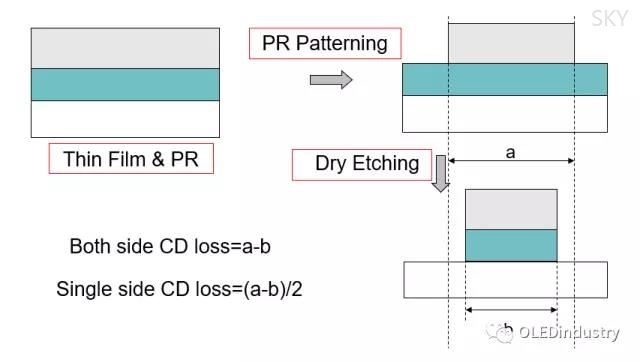

CDLoss

CD Loss (CriticalDimension Loss)一般又分為單邊（Single side）和雙邊（Both side）CD loss。

干蝕刻制程

優點：

1.側蝕量小(CD Loss小) 2.形狀加工控制容易 3.無廢水處理問題

缺點：

1.制程參數復雜 2.耗材成本高 3.特氣危險性高

WET制程介紹

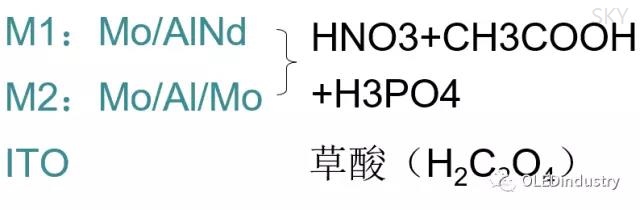

Wet Etchant

Whatis wet etching ？

濕蝕刻是借適當?shù)母g性溶液對所欲去除的膜層利用化學反應來去除的制程。

優點：設備費用低廉，制程單純且量產速度快等。

缺點：CD loss較大，不易將線寬控制得極為精準等。易有under cut現象。

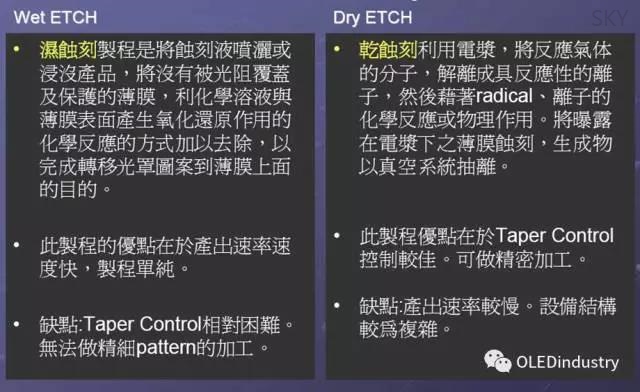

相比之下，干蝕刻異向性強，線寬穩定性易于控制，缺點為機臺設備及維護費用高，量產速度慢。

Procedurein wet etching

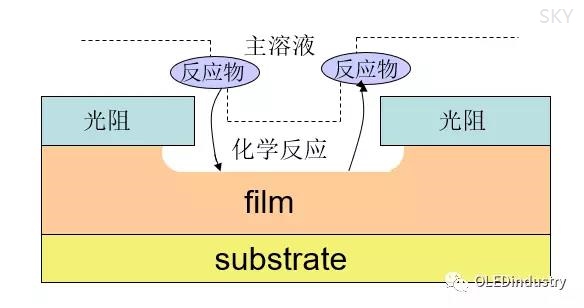

濕蝕刻反應過程大概可以分為三個階段：

（1）反應物質擴散到欲被蝕刻材質的表面

（2）反應物與被蝕刻薄膜反應

（3）反應物的產物從蝕刻表面擴散到溶液中，并隨溶液排出。

在此三個階段中，反應最慢者就是蝕刻速率的控制關鍵，就是說，該階段的進行速率即是反應速率。

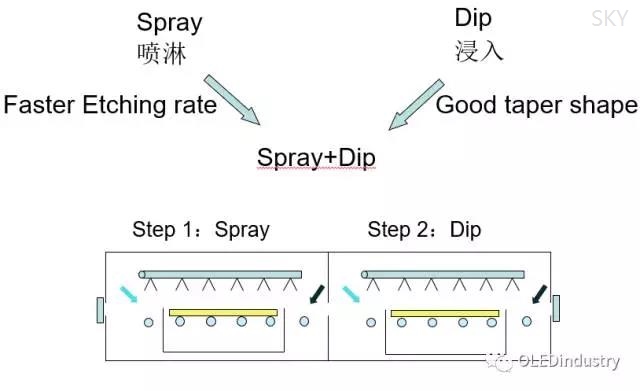

Taper control

Taper：指蝕刻后的斷面傾斜度，影響后續沉積薄膜的覆蓋性。

對金屬膜層及ITO膜層，采用濕蝕刻易于蝕刻速率及Taper等的控制，且設備低廉。

Process control從蝕刻速率、均一性、CD loss基礎評價，及蝕刻殘留、mura、taper等出發，考慮制程能力。
